Allgemeine Informationen

Dieser Abschnitt beschreibt das Flugzeug mit seinen allgemeinen Merkmalen, den Dimensionen, Maßen und den grundlegenden Systemen wie Aufbau, Zelle, Motor, Propeller und Fahrwerk. Desweiteren sind Angaben über Betriebsstoffe und Zubehör aufgeführt.

























Zulassungsdaten

    Flugzeugmuster

    M20K 231

    Hersteller

    Mooney Aircraft Corp., Kerrville, Texas, USA

    Lufttüchtigkeitsgruppe

    Normalflugzeug

    Flugzeugkennblatt

    555

    Werk-Nr

    25-0128

    Baujahr

    1979

    Staatszugehörigkeit

    deutsch

    Eintragungszeichen

    D-EZKK













zurück

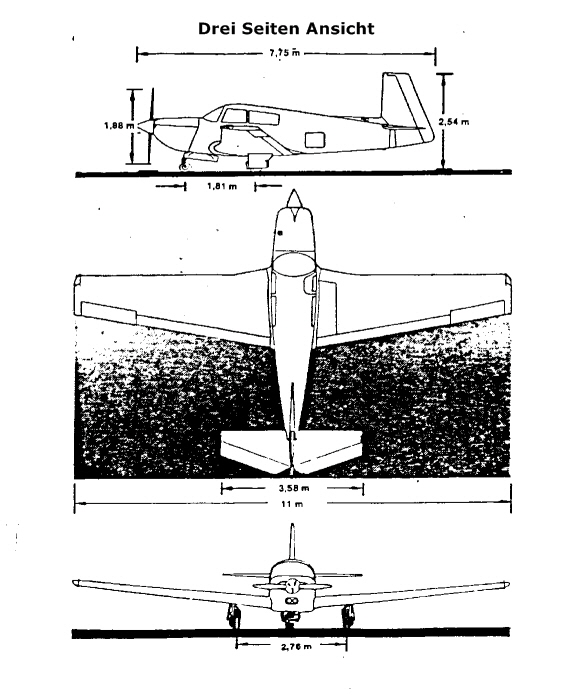

Drei Seiten Ansicht





zurück





Abmessungen



Länge

7,75 m

Höhe

2,54 m

Spannweite

11,0 m

Stellflächenbedarf

19,68 m²

Kabinenbreite

110,5 cm

Kabinenlänge

290 cm

Kabinenhöhe

113 cm

Türbreite

73,6 cm

Türhöhe

89 cm

Gepäckraumbreite

61 cm

Gepäckraumlänge

88,9 cm

Gepäckrauminhalt

0,48 m³

Türhöhe

52,1 cm



zurück



Maße und spezifische Gewichte



    Maximales Abfluggewicht

    1314 kg

    maximal im Gepäckraum

    54 kg

    maximal auf Hutablage

    4,5 kg

    Leergewicht

    815 kg

    maximale Zuladung

    498 kg

    Flächenbelastung bei MTOM

    796,3 Pa

    Leistungsbelastung bei MTOM

    6,25 kg/BHP










zurück





Schwerpunktlage und MAC



    Schwerpunktlage

    Station

    MAC %

    max.Masse

    vordere

    103,12

    16,3

    1069

    mittlere

    110,5

    20,89

    1314

    hintere

    125,22

    30,39

    1314

    MAC

    204,91





    Datum (Station 0) ist 12,7 cm hinter der Mittellinie des Bugfahrwerkbefestigungsbolzens und 83,8 cm vor der Flügelfläche Station 150,5 cm nach vorne.









zurück





Fahrwerk und Bereifung



    Das Fahrwerk ist elektrisch betrieben und voll einziehbar.
    Die Dämpfung erfolgt mittels Gummischeiben.
    Das Hauptfahrwerk ist mit einer hydraulischen Scheibenbremsanlage ausgerüstet.
    Das Bugfahrwerk ist steuerbar.

    Spurweite

    2,76 m

    Radstand

    1,82 m

    Bugrad

    5,0 x 5 Zoll

    Haupträder

    6,0 x 5 Zoll







    Der kleinste Wendekreis (ohne zu Hilfe Nahme der Bremsen) beträgt 12,50 m.



zurück

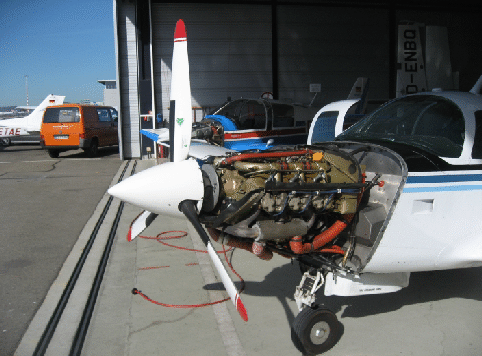

Triebwerk



    Luftgekühler 6 Zylinder Boxermotor mit Benzineinspritzung und Abgasturbolader.





Anzahl

1

Hersteller

Continental

Typ

TSIO 360 GB(1)

Serialnummer

309139

TBO

1800 h

Hubraum

5,86 ltr

Bohrung

11,28 cm

Hub

9,86 cm

Verdichtung

7,5:1

Leistung

210 BHP

Drehzahl

2700 upM

Ladedruck

40 inch Hg (max FL 150)

Motoröl

8 Qts W100 (Winterbetrieb W80)

Ölfüllmengen

8 Qts. max (Minimum: > 5 Qts.)





zurück





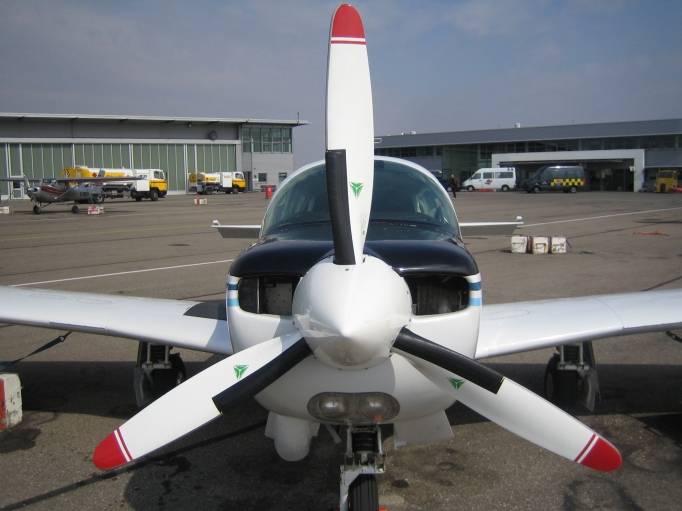

Propeller




Anzahl

1

Hersteller

Mühlbauer

Blattanzahl

3

Durchmesser

180 cm (Kürzung bis 177cm erlaubt)

Referenznummer

MTV-12-D/180-17

Regelung

hydraulisch durch Motoröl

Blattanstellwinkel

13,5° - 35,0° (bei Referenzstation 63cm)

Typ

Constant Speed Verstellpropeller



zurück





Benzinsystem



    dauernd fließendes Einspritzsystem.
    Zulässiger Kraftstoff: AVGAS 100 (grün) oder 100LL (blau)
    Tankinhalt 302 Ltr, davon 272 Ltr. ausfliegbar.







Aggregate / Zubehör



    Propeller-Regler
    Injector
    Starter
    Alternator (12 V)
    Turbolader
    Zündmagnete links
    Zündmagnete rechts
    Vacuumpumpe Stdby.
    Vacuumpumpenabtrieb
    Schlauchleitungen

    McCauley C290D3K/T20
    TCM 640563-7
    TCM PN:646238/2
    Prestolite ALN 9425
    Roto Master 325E10-1
    Bendix 56LN-25
    Bendix 56LN-25
    Airborne 215CC
    KIT 350
    Stratoflex













zurück
